Connecter les eaux pluviales à un module végétalisé : la solution proposée par Source Urbaine

Le module nommé "Jardin de Pluie Urbain" conçu par Source Urbaine est un équipement qui combine gestion des eaux pluviales et végétalisation urbaine. Les modules végétalisés comportent un réservoir d'eau alimenté par les eaux de voirie ou de toiture, ce qui permet d'assurer l'effet d'évapotranspiration des plantes.
Enjeux d'adaptation

Réutiliser les eaux pluviales grâce à un jardin autonome

Cette solution assure la fonction d’un jardin et permet de gérer les eaux pluviales par le stockage et l’infiltration de l’excédent assurant par ailleurs l'autonomie hydrique de l'installation.

Grâce à la réserve d’eau de pluie sous le substrat, la biodiversité est favorisée et l’évapotranspiration des plantes maximisée afin de rafraîchir l'environnement proche et de combattre les îlots de chaleur urbains.
Points forts

Une solution simple, modulable et efficace

  • Un dispositif adapté aux contraintes de chaque sites (dimensions, impantation, etc...)
  • Déconnexion des eaux de pluie de toiture ou de voirie
  • Autonomie en arrosage grâce à la réserve d'eau
  • Entretien et maintenance faible
  • La réserve d’eau permet d’alimenter les plantes à proximité en plus des végétaux de l’équipement

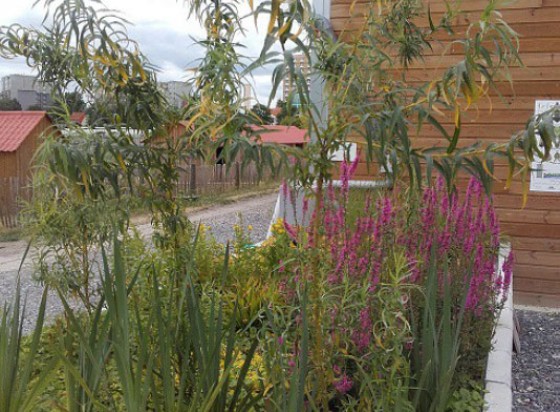

evacuation eau de pluie dans le jardin
Jardin de pluie urbain® recueillant les eaux de toiture du Jardin de Gally - © Source urbaine
Description de la solution

Un jardin planté sur une noue d’infiltration

Domaine d'application : Espace public, Bâtiments

Les équipements modulaires de Source Urbaine combinent gestion des eaux pluviales et végétalisation urbaine. Ils se déclinent en deux versions, recueillant les eaux de pluie soient de toiture, soient de voirie.

Le jardin de pluie recueillant les eaux de toiture


Il est constitué d’une surface plantée au contact direct d’une réserve étanche des eaux de pluie. Relié à la toiture dont il peut être déporté, il se remplit par le principe des vases communicants. Une partie est utilisée par les plantes, l’autre est disponibles pour d’autres usages : arrosage, nettoyage de la voirie, retour au réseau d’assainissement…

Le jardin de pluie recueillant les eaux de voirie


Il permet d’éviter le rejet des eaux de ruissellement dans les réseaux d’assainissement, et ainsi qu’ils ne débordent. Ce jardin de pluie intègre un système de traitement à la source de ces eaux qui drainent pollution et déchets.

Mise en place


Pour s’adapter aux différentes situations, le module peut être enterré, semi-enterré ou posé au sol. Si le sol le permet, il rend possible l’infiltration. Il est conçu en multiples dimensions pour s’adapter aux spécificités du site, et plusieurs matériaux sont disponibles (béton, gabions, bois, plastique recyclé…). Une structure complète et prête à être raccordée peut être assemblée en atelier ou directement sur site.

Le suivi proposé par Source Urbaine intègre la collecte et le partage d'information grâce à des capteurs pour renseigner les usager·ère·s sur les performances de rafraîchissement de l'environnement proche comme sur la gestion hydrique des eaux collectées.

Expérimentation de la solution

Un module recueillant les eaux de pluie de toiture a été expérimenté à Saint Denis à partir de mars 2019. Avec l’aide de l’Office français de la biodiversité, cette expérimentation a permis de suivre, pendant plus de deux ans, l’évolution de la réserve d’eau au fil des saisons et la croissance des plantes, et de constater leur autonomie hydrique (malgré des étés 2019 et 2020 particulièrement secs). Des capteurs ont permis de mesurer précisément l’évapotranspiration.

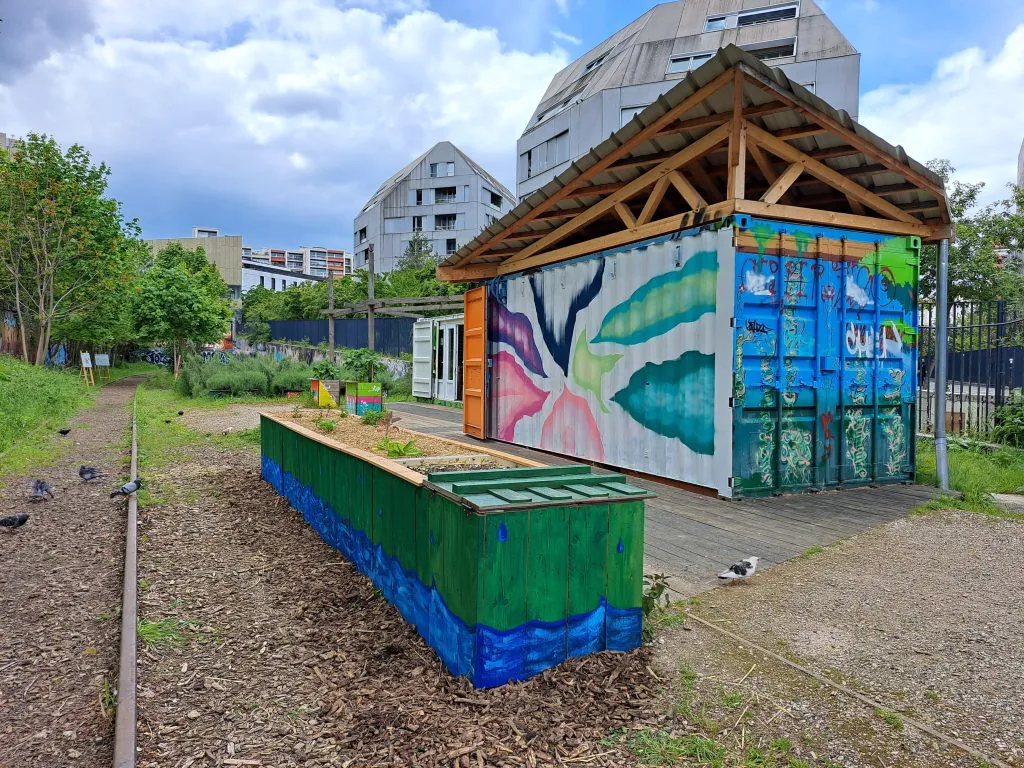

Un Jardin de Pluie Urbain alimenté par une toiture sur la petite ceinture

Sur la petite ceinture du 13e arrondissement de Paris, un Jardin de Pluie Urbain de Source Urbaine a été installé sur le site du projet 13'Infuz, microferme gérée par Urbanescence.


Dans un premier temps, une toiture de récupération des eaux pluviales a été designée sur-mesure par le bureau d'étude Main à coulisses. Cette toiture originale imite les ailes d'un papillon afin de maximiser la surface de récupération des eaux pluviales : la capacité de récupération est doublée par rapport à celle de la toiture plate d'origine. Elle a été installée par un charpentier parisien avec matériaux de réemploi.

Dans un second temps, le jardin de pluie urbain a été connecté à ce dispositif. Sa mise en place s'est déroulée de la façon suivante :

  • préparation du site par installation d'un lit de sable
  • assemblage mécanique des structures
  • raccordement des tuyaux et drains pour la gestion des eaux pluviales
  • remplissage des structures avec du substrat végétal
  • bardage bois autour du jardin de pluie
  • plantations

Coûts du projet


  • Réalisation de la toiture : 14k€TTC
  • AMO : 3k€TTC
  • Jardin de Pluie Urbain : 9k€TTC
  • Matériaux (substrat, bardage) : 3k€TTC
Le projet a bénéficié d'une subvention de 10 000 € de la Région Île-de-France.


Retours utilisateurs-rices

Deux Jardins de Pluie Urbains dans une rue de Versailles

Dans le cadre du réaménagement de la rue Pierre Lescot à Versailles (Yvelines), la solution développée par Source Urbaine a été installée pour accompagner la végétalisation de cet espace piéton.

Le système alimente des arbres et massifs grâce à un dispositif en grande partie enterré : l’eau de la voie piétonne ruisselle vers une réserve de stockage installée sous les massifs. Elle est ensuite transférée progressivement vers la terre par capillarité ou transfert d’humidité, assurant jusqu’à trois mois d’autonomie en arrosage selon Source Urbaine.

Co-bénéfices

Co-bénéfices environnementaux :

  • Biodiversité
  • Low Tech
  • Économie circulaire (réemploi de l’eau)

Co-bénéfices autres :

  • Amélioration de l’attrait du quartier
  • Soulagement des réseaux d’assainissement et déconnexion des réseaux (en particulier réseaux unitaires)
  • Lien social grâce aux activités autour de l’équipement (agriculture urbaine, compostage, pédagogie…)
Coûts

Frais d’installation d’un jardin de pluie

Études d’ingénierie en amont, fourniture de l’équipement Jardin de pluie Urbain, suivi pendant l'installation, suivi sur plusieurs années après l'installation : entre 600 et 1500 € HT / m3.

Livré hors palette végétale qui peut être rajoutée en option. Habillages possible pour l'esthétique de l'ouvrage.

Selon la demande du·de la maître·sse d’ouvrage, Source Urbaine associe un·e de ses partenaires paysagistes et installateur·rices.

En savoir plus sur les aides financières

Complexité et contexte de mise en oeuvre

Le module peut être posé au sol et ne nécessite pas de terrassement important. Même s’il est plus simple de prévoir l’équipement en amont d’un projet d’aménagement ou d’une construction, il peut tout à fait s’insérer dans un projet déjà avancé ou bien sûr, sur la ville existante. Il est également possible de transformer des espaces verts existants en Jardin de Pluie Urbain pour un moindre coût.

Solution pour les collectivités, les aménageurs et les promoteurs immobiliers, comme pour les propriétaires tels les bailleurs sociaux, le Jardin de pluie urbain permet d’améliorer la gestion des eaux pluviales, notamment dans un objectif « zéro rejet » de plus en plus recherché, tout en favorisant la biodiversité en ville.

Il est particulièrement adapté dans le traitement des îlots de chaleur urbain, grâce à ses capacités d’évapotranspiration : il a été en effet démontré la maximisation de l’évapotranspiration des plantes lorsqu’elles bénéficient d’une réserve d’eau, ce qui constitue l’exact cas de figure des jardins de pluie urbains.
